Су-17 (-20, -22) "Fitter"

Советский истребитель-бомбардировщик, первый в СССР самолёт с изменяемой стреловидностью крыла. Прямой потомок и преемник Су-7.

Первый прототип — 1966 г., серийное производство с 1969. Состоит на вооружении до сих пор (за рубежом).

Эксплуатировался и развивался параллельно с МиГ-27.

Варианты

  • С-22И: опытная машина, переделанная из Су-7БМ. Новое крыло + контейнер тормозного парашюта и носовая опора шасси от Су-7БКЛ.
  • Су-17 «без буквы»: первая серийная версия. С-22И + гаргрот за кабиной (с сохранением двух боковых) + откидной фонарь (гаргрот мешает) + вторая пара пилонов под крылом («клыки»)
  • Су-17М: новый двигатель АЛ-21Ф, отсюда суженная хвостовая часть без «талии», другое расположение малых воздухозаборников; симметричные штанги ПВД; убраны боковые гаргроты; новый контейнер тормозного парашюта от Су-15; увеличенная боевая нагрузка, 2 пары бомбодержателей под фюзеляжем; ракета Х-28 (+ контейнер «Метель»)
  • Су-20: экспортный вариант Су-17М. Ракеты «воздух-воздух» Р-3С
  • С-32МК (Су-17МК): неподвижное крыло от Су-7БМК. Единственный экземпляр
  • Су-17М2: новое бортовое оборудование. Нос удлинён, сужен и слегка опущен для лучшего обзора, под ним — обтекатель-«борода» для ДИСС, в конусе воздухозаборника — окошко для лазерного дальномера «Фон»; ракеты с лазерным наведением Х-25 и Х-29Л (+ контейнер «Прожектор-1»)
  • Су-22: экспортный вариант Су-17М2 с двигателем Р-29БС-300 (подобно МиГ-27). Расширенная хвостовая часть, другое сопло
  • Су-17УМ: первая двухместная версия, она же первая «горбатая». Отклонённая вниз и удлинённая носовая часть фюзеляжа, увеличенная передняя кабина, толстый гаргрот за задней кабиной; ДИСС вписан в фюзеляж, «бороды» нет; нет левой пушки; одна пара подфюзеляжных подвесок; кресло К-36Д
  • Су-22У (Су-17УМК): экспортный вариант Су-17УМ с с двигателем Р-29БС-300
  • Су-17УМ3: доработка Су-17УМ до уровня Су-17М3. Подфюзеляжный гребень; ракеты «воздух-воздух» Р-60
  • Су-22УМ3: экспортный вариант Су-17УМ3 с с двигателем Р-29БС-300
  • Су-17М3: «горбатая» боевая машина. По форме повторяет Су-17УМ, но вместо задней кабины — отсек оборудования и топливный бак; новая форма киля + подфюзеляжный гребень; лазерный дальномер-целеуказатель «Клён-ПС» вместо «Фона»; штатные две пушки; средняя пара подкрыльевых пилонов-«клычков» для Р-60 (носимых постоянно); дополнительные точки подвески по бокам фюзеляжа для тяжёлых ракет; противорадиолокационные ракеты Х-27ПС и Х-58У (+ контейнер «Вьюга»)
  • Су-22М: экспортный вариант Су-17М3 с двигателем Р-29БС-300 и упрощённым оборудованием. Уменьшенный подфюзеляжный гребень
  • Су-22М3: экспортный вариант Су-17М3 с двигателем Р-29БС-300 и полным оборудованием по стандарту Су-17М3
  • Су-17М3Р: разведывательно-ударная версия (возможна конверсия из Су-17М3 и наоборот в строю). Контейнер комплексной разведки ККР-1
  • Су-17М4: новое бортовое оборудование. Воздухозаборник системы кондиционирования в форкиле; неподвижный конус основного воздухозаборника; плавный профиль гаргрота; независимый выпуск закрылков центроплана (в т.ч. при сложенном крыле); подвеска на «ракетные» точки фюзеляжа второй пары СППУ задом наперёд; смешанная подвеска НАР + УР + бомбы; ракеты Х-29Т с телевизионным наведением
  • Су-17М4Р: разведывательно-ударная версия, унифицированная с Су-17М4. Контейнеры ККР-1 и -2
  • Су-22М4: идентичен Су-17М4 (тот же двигатель). Для стран «третьего мира» предусмотрена версия «Б» с упрощённым вооружением.

Китография моделей

1/48

Eduard 1/48 Su-22 / Su-17M-3

Производитель: Eduard

Индекс производителя: 1149

Технология: ЛВД + смола + фототравление

Eduard 1/48 Su-22M-4

Производитель: Eduard

Индекс производителя: 1151

Технология: ЛВД + смола + фототравление

Profipack на основе пластика KP

KP Models 1/48 Sukhoi Su-17/22 M3

Производитель: KP Models

Индекс производителя: J48031

Технология: ЛВД

KP Models 1/48 Sukhoi Su-17/22 M4

Производитель: KP Models

Индекс производителя: J48041

Технология: ЛВД

1/72

Принципиально существуют пять семейств моделей, остальное — перепаковки:

  • Bilek (Italeri)
  • Pantera (Mastercraft, Smer, Eastern Express)
  • ЮМТК
  • Hobbycraft
  • Modelsvit — самые новые (2010-е гг)

(по материалам http://scalemodels.ru/modules/forum/viewtopic_p_8322.html#8322)

Bilek 1/72 Су-17УМ3 "Fitter-G"

Производитель: Bilek

Индекс производителя: 950

Технология: ЛВД

Богатый ассортимент подвесного вооружения и оборудования.

Варианты:

  • Польша, б/н 305
  • Россия, б/н 88 жёлтый
  • ГДР, б/н 138
  • Германия, б/н 25+54
Ссылки:

Bilek 1/72 Су-17M4 "Fitter-H"

Производитель: Bilek

Индекс производителя: 936

Технология: ЛВД

Варианты:

  • СССР, б/н 27 жёлтый
  • Афганистан, б/н 804
  • ГДР, б/н 600
  • Ирак, б/н 22064
  • Германия, б/н 25+29
Ссылки:

Bilek 1/72 Су-22M4 "Fitter-K"

Производитель: Bilek

Индекс производителя: 949

Технология: ЛВД

Тот же пластик, что Су-17М4, но другие декали.

Варианты:

  • Чехия, б/н 4007 / 32 белый
  • Словакия, б/н 3615

Поставляется в полиэтиленовом пакете без коробки

Hobbycraft 1/72 Су-22 "Fitter-F"

Производитель: Hobbycraft

Индекс производителя: 1387

Технология: ЛВД

Hobbycraft 1/72 Су-22У "Fitter-E"

Производитель: Hobbycraft

Индекс производителя: 1385

Технология: ЛВД

Italeri 1/72 Су-22M-4 "Fitter-K"

Производитель: Italeri

Индекс производителя: 047

Технология: ЛВД

Перепаковка модели от Bilek.

Mastercraft 1/72 Су-20Р "Last Flight"

Производитель: Mastercraft

Индекс производителя: D-13

Технология: ЛНД

Перепаковка модели от Pantera.

Ссылки:

Mastercraft 1/72 Су-20M2 "LOS TIGRES"

Производитель: Mastercraft

Индекс производителя: D-46

Технология: ЛНД

Mastercraft 1/72 Су-17/22 УМ3К

Производитель: Mastercraft

Индекс производителя: D-18

Технология: ЛНД

Mastercraft 1/72 Су-17M3 "Afganistan War"

Производитель: Mastercraft

Индекс производителя: D-15

Технология: ЛНД

Mastercraft 1/72 Су-17M3 "Gulf of Sidra Conflict"

Производитель: Mastercraft

Индекс производителя: D-14

Технология: ЛНД

Ссылки:

Mastercraft 1/72 Су-17М3Р "Recon Fitter"

Производитель: Mastercraft

Индекс производителя: D-19

Технология: ЛНД

Mastercraft 1/72 Су-17М4/Р "Desert Shield"

Производитель: Mastercraft

Индекс производителя: D-17

Технология: ЛНД

Mastercraft 1/72 Су-22М4Р "77 JBG"

Производитель: Mastercraft

Индекс производителя: D-12

Технология: ЛНД

Варианты:

  • Су-22М4Р JBG 77 Fighter-Bomber Regiment «Gebhard Leberecht von Blücher» LSK/LV, Laage/Mecklenburg-Vorpommern A.B., Europe 1990
  • Су-22М4Р Military Trials Unit WTD 61, Luftwaffe, Manching A.B., Germany, Europe 1994
  • Су-22М4Р 2nd Squadron, 40th Fighter-Bomber Regiment, Wojska Lotnicze [Polish Air Force], Widwin A.B., Poland, Europe 1992
Ссылки:

Modelsvit 1/72 С-22И (Су-7ИГ)

Производитель: Modelsvit

Индекс производителя: 72009

Технология: ЛНД

Модель 2014 года.

Modelsvit 1/72 Су-17 ранний

Производитель: Modelsvit

Индекс производителя: 72017

Технология: ЛНД

Отличается от позднего Су-17 отсутствием пилонов-«клыков» под центропланом и одной штангой ПВД.

Modelsvit 1/72 Су-17

Производитель: Modelsvit

Индекс производителя: 72018

Технология: ЛНД

Две штанги ПВД, ещё сохранились боковые гаргроты и старый контейнер тормозного парашюта от Су-7БМК.

Modelsvit 1/72 Су-17М

Производитель: Modelsvit

Индекс производителя: 72011

Технология: ЛНД

Модель 2014 года.

Modelsvit 1/72 Су-20

Производитель: Modelsvit

Индекс производителя: 72020

Технология: ЛНД

Новая декаль, а главное — ракета Х-28 с пусковым устройством, транспортной тележкой и контейнером «Метель».

Modelsvit 1/72 Су-17М3

Производитель: Modelsvit

Индекс производителя: 72047

Технология: ЛНД

Модель 2017 года, выполнена по новой технологии с применением 3D-моделирования.

В комплект входят детализированные воздушные тормоза, а также маски на внешнюю и внутреннюю поверхность фонаря.

Декаль на 3 советских самолёта с Афганской войны.

Modelsvit 1/72 С-32МК

Производитель: Modelsvit

Индекс производителя: 72019

Технология: ЛНД

Фюзеляж Су-17М + крыло Су-7БМК, как и в оригинале.

Pantera 1/72 Су-22УМ-3K "Fitter-G"

Производитель: Pantera

Индекс производителя: 7202

Технология: ЛНД

Пластик тот же, что у Мастеркрафт

Pantera 1/72 Су-22 M3 "Fitter-H"

Производитель: Pantera

Индекс производителя:

Технология: ЛНД

Пластик тот же, что у Мастеркрафт

Pantera 1/72 Су-22 M4 "Fitter-H"

Производитель: Pantera

Индекс производителя: 7201

Технология: ЛНД

Пластик тот же, что у Мастеркрафт

Pantera 1/72 Су-22 M4/Р "Fitter-K"

Производитель: Pantera

Индекс производителя:

Технология: ЛНД

Пластик тот же, что у Мастеркрафт

ZTS Plastyk 1/72 Су-22 M4 "Fitter-K" (Polish AF)

Производитель: ZTS Plastyk

Индекс производителя: 133

Технология: ЛВД

Smer 1/72 Су-22M4

Производитель: Smer

Индекс производителя: 0862

Технология: ЛНД

Пластик тот же, что у Мастеркрафт

Smer 1/72 Су-22M4Р

Производитель: Smer

Индекс производителя: 0863

Технология: ЛНД

Пластик тот же, что у Мастеркрафт

Восточный Экспресс 1/72 Су-17УМ3

Производитель: Eastern Express

Индекс производителя: 72122

Технология: ЛНД

Пластик тот же, что у Мастеркрафт

Восточный Экспресс 1/72 Су-17М4

Производитель: Eastern Express

Индекс производителя: 72121

Технология: ЛНД

Пластик тот же, что у Мастеркрафт

ЮМТК 1/72 Су-17М3Р

Производитель: ЮМТК (Васильково)

Технология: ЛНД

Очень старая модель с ужасным качеством ЛНД.

Ссылки:

1/144

Academy 1/144 Су-22 "Fitter"

Производитель: Academy

Индекс производителя: 4438

Технология: ЛНД

Перепаковка модели от HobbyCraft. Модель соответствует Су-22М3.

Ссылки:

Dragon 1/144 Су-22M-3 "Fitter-H"

Производитель: Dragon

Индекс производителя: 4510

Технология: ЛВД

Модель разработана на основе модели Су-22М4.

Dragon 1/144 Су-22M-4 "Fitter-K"

Производитель: Dragon

Индекс производителя: 4510

Технология: ЛВД

Модель 1990-х годов. По копийности лучше, чем модель от HobbyCraft, однако ее масштаб мельче, чем 1/144.

Dragon 1/144 Су-22M-4 "Fitter-K" "JBG-77"

Производитель: Dragon

Индекс производителя: 4555

Технология: ЛВД

Переиздание модели Су-22М-4 с новой декалью.

HobbyCraft 1/144 Су-17 "Fitter-C"

Производитель: HobbyCraft

Индекс производителя: 1019

Технология: ЛВД

HobbyCraft 1/144 Су-17 "Fitter-D"

Производитель: HobbyCraft

Индекс производителя: 1020

Технология: ЛВД

HobbyCraft 1/144 Су-22 "Fitter-J"

Производитель: HobbyCraft

Индекс производителя: 1015

Технология: ЛВД

HobbyCraft 1/144 Су-22M "Fitter-K"

Производитель: HobbyCraft

Индекс производителя: 1016

Технология: ЛВД

Idea Model 1/144 Су-17 "Fitter-C"

Производитель: Idea Model

Индекс производителя:

Технология: ЛВД

Перепаковка модели от HobbyCraft.

Kitech 1/144 Су-17 "Fitter-C"

Производитель: Kitech

Индекс производителя:

Технология: ЛВД

Перепаковка модели от HobbyCraft.

Афтермаркет

1/48

Декали

Aeromaster Su-22 Fitters Part 1

Производитель: Aueromaster

Индекс производителя: 48-246

Aeromaster Su-22 Fitters Part 2

Производитель: Aeromaster

Индекс производителя: 48-247

Aeromaster Su-22 stencils

Производитель: Aeromaster

Индекс производителя: 48-013

Authentic Decals Su-17 M3/M4 Fitter H/K

Производитель: Authentic Decals

Индекс производителя: AD 4812

Cutting Edge 1/48 Su-22 "Fancy Fitters"


Производитель: Cutting Edge

Артикул производителя: 48019

Cutting Edge 1/48 Su-22M


Производитель: Cutting Edge

Артикул производителя: 48020

Hi-Decal Line Su-17M4

Производитель: Hi-Decal

Индекс производителя: 48-011

Hi-Decal Line Su-17M4R / Su-22M4 Fitter K

Производитель: Hi-Decal

Индекс производителя: 48-010

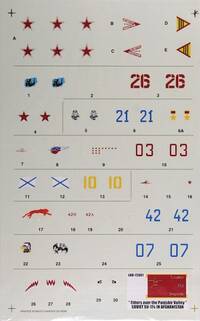

Linden Hill Decals 1/48 Fitters over the Panjshir Valley (Soviet Su-17s in Afghanistan)


Производитель: Linden Hill Decals

Артикул производителя: 48001

Колёса

Armory Колёса Су-17/-22

Производитель: Armory

Индекс производителя: AW48008

Технология: смола

Экипаж 1/48 Колёса Су-7БКЛ/-17/-22

Производитель: Экипаж

Индекс производителя: EQG48047

Технология: смола + резиновые шины

Смола

Aerobonus SPPU-22 Soviet gun pods


Производитель: Aires

Индекс производителя: AEB480001

Ссылки:

Aires Su-22M4 cockpit


Производитель: Aires

Индекс производителя: 4030

Cutting Edge 1/48 Su-17/22 Exhaust Nozzle


Производитель: Cutting Edge

Артикул производителя: 48080

Cutting Edge 1/48 Su-22M (Су-17М3-М4) Exterior Super Detailing Set

Производитель: Cutting Edge

Индекс производителя: СЕС48082

Quickboost Su-17/22 Air Scoops

Производитель: Quickboost

Индекс производителя: 48020

Quickboost Su-22 Fitter Correct Landing Reflector

Производитель: Quickboost

Индекс производителя: 48322

Quickboost Su-22M-4 Exhaust & Air Intake Cover

Производитель: Quickboost

Индекс производителя: 48326

The New TMD SU-22 Slats and Flaps

Производитель: The New TMD

Индекс производителя: 48-62801

НеОмега 1/48 Кабина Су-17 для моделей фирмы КП

Производитель: NeOmega

Индекс производителя: NEO48010

Фототравление

Eduard Su-22M-4

Производитель: Eduard

Индекс производителя: 48173

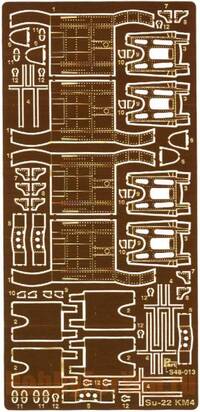

PART Su-22M-4 (Exterior parts)

Производитель: PART

Индекс производителя: PRT S 48013

PART Su-22M-4 (Exterior parts)

Производитель: PART

Индекс производителя: PRT S 48014

Прочее

SAC Su-7, Su-22 Fitter Landing Gear

Производитель: Scale Aircraft Conversions

Индекс производителя: 48101

Технология: белый металл

1/72

Декали

Aeromaster Su-22 Fitters Part 1

Производитель: Aeromaster

Индекс производителя: 72126

Aeromaster Su-22 Fitters Part 2

Производитель: Aeromaster

Индекс производителя: 72127

Cutting Edge 1/72 Su-22 "Fancy Fitters"


Производитель: Cutting Edge

Артикул производителя: 72021

Cutting Edge 1/72 Su-22M


Производитель: Cutting Edge

Артикул производителя: 72022

HAD 1/72 Sukhoi Su-22 M3


Производитель: Hungarian Armour Decals

Артикул производителя: 72001

Linden Hill Decals 1/72 Fitters over the Panjshir Valley (Soviet Su-17s in Afghanistan)


Производитель: Linden Hill Decals

Артикул производителя: 72001

Колёса

Armory Колёса Су-17/-22

Производитель: Armory

Индекс производителя: AW72010

Технология: смола

Elf 1/72 Колёса Су-17

Производитель: Elf

Индекс производителя: 7233

Технология: ЛВД + резиновые шины

Экипаж 1/72 Резиновые колеса Су-17/22

Производитель: Экипаж

Индекс производителя: EQG72047

Технология: смола + резиновые шины

Смола

НеОмега 1/72 Кабина Су-17М4

Производитель: NeOmega

Индекс производителя: 72005

Прекрасно дополняет набор Bilek, исправляя неверный конус воздухозаборника. Стекла «Клёна» и прицела не включены.

Pavla Models Su-22 cockpit + vacu canopy

Производитель: Pavla Models

Индекс производителя: PVL С 72007

Pavla Models Su-22UM3K cockpit

Производитель: Pavla Models

Индекс производителя: PVL С 72017

Pavla Models Su-17/22 and Su-25 drop tanks (PTB-800, -1150)

Производитель: Pavla Models

Индекс производителя: PVL W72-43

Фототравление

Airwaves Sukhoi Su-22M Fitter Canopy frame, instruments etc

Производитель: Airwaves

Индекс производителя: 72151

Eduard Su-22M-4 exterior

Производитель: Eduard

Индекс производителя: 72153

Eduard Su-22M-4 interior

Производитель: Eduard

Индекс производителя: 72157

Eduard Su-22UM interior

Производитель: Eduard

Индекс производителя: 72187

Extratech Sukhoi Su-22M-4

Производитель: Extratech

Индекс производителя: EXT EX72069

Extratech Sukhoi Su-22UM-3K

Производитель: Extratech

Индекс производителя: EXT EX72070

PART Su-20

Производитель: PART

Индекс производителя: PRT S 72046

PART Su-22M4 (cockpit)

Производитель: PART

Индекс производителя: PRT S 72010

PART Su-22M-4 (Exterior parts)

Производитель: PART

Индекс производителя: PRT S 72011

PART Su-22M-4 (Exterior parts)

Производитель: PART

Индекс производителя: PRT S 72012

PART Su-22M-4 (crew boarding ladder)

Производитель: PART

Индекс производителя: PRT S 72031

PART Su-22 Airfield accessories

Производитель: PART

Индекс производителя: PRT S 72118

Стремянки для выхода на крыло и обслуживания тормозного парашюта

PART Su-22 Airfield accessories

Производитель: PART

Индекс производителя: PRT S 72119

Заглушки для ВЗ и сопла и наземное ограждение ВЗ

Литература

  • В. Марковский, И. Приходченко. Истребитель-бомбардировщик Су-17. (Авиация и Космонавтика, №№ 5-7, 9-12/2011 г., 1, 4-8/2012 г.; выпуск продолжается)
  • В. Марковский, И. Приходченко. Истребитель-бомбардировщик Су-17. (Армада №21, Экспринт, 2000)
  • В. Марковский, И. Приходченко. Истребитель-бомбардировщик Су-17. (Экспринт, 2008, переиздание)
  • 4+ Su-22 M4, UM-3K. (4+ Publication #002)
  • Hans-Heiri Stapfer. Sukhoi Fitters in Action (Squadron Signal #1090)
  • Yefim Gordon. Sukhoi Su-7/-17/-20/-22 (Aerofax, 2004)
  • Dariusz Karnas. Sukhoi Su-7 & Su-20 (Polskie Skrzydla / Polish Wings #9, Stratus, 2009)
  • Мировая Авиация, № 143, 2011

Фотообзоры

Ссылки


су-17.txt · Последние изменения: 2017/02/05 18:18 — ithilion

Recent changes RSS feed
