Chance Vought F7U Cutlass

F7U много в чем был первым, например, это был первый самолет в ВМС бесхвостой схемы со стреловидным крылом, на нем впервые еще на стадии проектирования предусмотрели форсажные камеры. Это также был первый палубный истребитель-ракетоносец, и, наконец, первый в мире самолет, осуществивший бомбометание на трансзвуковой скорости. История этого самолета несомненно интересна, но в то же время достаточно печальна.

В 1946 году ВМС США объявили конкурс на создание истребителя с околозвуковой скоростью полета, победителем в этом конкурсе стала фирма Chance Vought, которая с проектом двухмоторного истребителя схемы «бесхвостка». 27 января 1947 года были заказаны два опытных XF7U-1, а 29 сентября 1948 года после долгих наземных испытаний первый Cutlass оторвался от земли. Всего процесс доводки испытаний истребителя составим 5 лет и сильно превысил срок его службы. F7U-1 были построены серией около 20-ти штук, почти все поступили на испытания. Вскоре появился улучшенный F7U-2, на котором исправили ряд дефектов F7U-1, однако контракт был аннулирован в пользу F7U-3, который сильно отличался от предшественников. Он получил новые двигатели, новое пушечное вооружение, ракетное вооружение, новые стойки шасси, заметно возросло удобство наземного обслуживания. Всего было построено 228 F7U-3, из которых 98 относились к серии F7U-3M и имели ракетное вооружение. Существовал вариант разведчика - F7U-3R, а последней моделью F7U-3 должен был стать штурмовик A2U-1, однако контракт на 250 машин был аннулирован. В силу невысокой надежности Cutlass почти не бывал на палубах авианосцев, располагаясь на береговых базах. Боевая карьера F7U-3 составила около трёх лет, а после списания самолеты были отправлены на слом.

Китография моделей

1/32

Fisher Model and Pattern 1/32 F7U-3M


Производитель: Fisher Model and Pattern

Технология: Смола, Белый металл

Индекс производителя: 3209

Модель 2011 года, обладает средней деталировкой, внутренней расшивкой, высоким качеством литья, хорошей копийностью. Декаль на четыре варианта:

  • F7U-3M, 139917, VA-116, NB/203
  • F7U-3M, 129597, VA-212, G/210
  • F7U-3M, 129703, VX-4, XF/29(нет надписи «HOLD FOR O AND R» на фюзеляж, не хватает звездочек на кили и гаргрот)
  • F7U-3M, 139871, VX-4, XF/23(не хватает звездочек на кили и гаргрот)
Ссылки:

RCM/Combat Models 1/32 F7U-3


Производитель: RCM/Combat Models

Технология: Вакуформ

Индекс производителя:

1/48

Collectaire 1/48 F7U-1


Производитель: CollectAire

Технология: Смола, Белый металл

Индекс производителя: 4859

Дорогая смоляная модель, в комплекте идёт набор деталей, отлитых из белого металла. Имеет неплохой уровень деталировки. Декали для двух боевых самолётов и двух самолётов пилотажной группы «Blue Angels».

HobbyCraft 1/48 F7U-3/3M


Производитель: HobbyCraft

Технология: ЛВД

Индекс производителя: 1600

Отмасштабированная копия модели от Fujimi. Отсюда небогатая для 48-го масштаба деталировка. Кокпит мало похож на прототип, уменьшения требует приборная панель, воздухозаборники упрощены, не имеют отверстий для слива пограничного слоя, так же возникнут проблемы при стыковке воздухозаборников и фюзеляжа. Расшивка внутренняя, довольно грубая, в хвостовой части неточная. Передняя ниша шасси имеет недостаточную глубину, в основных нишах шасси отсутствует лонжерон крыла. Ракеты Sparrow I меньше нужного на 7 мм.

Производитель предлагает на выбор два варианта самолета, но более похожим на прототип будет F7U-3M. Декаль на 4 варианта, большой точностью и высоким качеством не отличается.

Ссылки:

HobbyCraft 1/48 F7U-3/3M Elite


Производитель: HobbyCraft

Технология: ЛВД

Модель F7U-3/3M плюс плата травления и набор деталей из белого металла. Травление позволяет в том числе деталировать кокпит, но на прототип все равно похоже мало. Из белого металла даны стойки и колеса шасси, отлиты плохо - много облоя, детали погнуты, но при этом они более копийны, нежели пластиковые.

Ссылки:

Kitech 1/48 F7U-3/3M


Производитель: Kitech

Технология: ЛВД

Перепаковка модели от HobbyCraft.

Lindberg 1/48 F7U-1


Производитель: Lindberg

Технология: ЛВД

Индекс производителя: 510/R510-98/510-98/70506

Старая модель 50-х годов, на прототип похожа очень условно, деталировка - бедная, расшивка - внешняя.

Lindberg 1/48 F7U-1


Производитель: Lindberg

Индекс производителя: 2331

Технология: ЛВД

Перевыпуск 80-х годов модели F7U-1 с декалью для самолета пилотажной группы «Blue Angels».

Sunil 1/48 F7U-1


Производитель: Sunil

Индекс производителя: 2

Технология: ЛВД

Перепаковка модели от Lindberg.

1/59

Revell 1/59 F7U-3


Производитель: Revell

Технология: ЛВД

Индекс производителя: H-211-89(1954)/H171-198(1960)/00019(2010)

Старая модель 54 года, богатой деталировкой не обладает, на прототип так же похожа довольно смутно.

Переиздана в 2010 году в серии «Revell Classic», указан масштаб 1/60, хотя пресс-формы не изменились.

Ссылки:

1/70

Aurora 1/70 F7U-3


Производитель: aurora

Технология: лвд

Индекс производителя: 496-49/496-70

Старая модель конца 50-х годов, характеризуется примитивной деталировкой, условной похожестью на прототип.

Ссылки:

1/72

Airmodel 1/72 F7U-3/3P


Производитель: Airmodel

Технология: Вакуформ

Индекс производителя: 156

Старая вакуумформированная модель, представляющая собой заметно упрощённую копию модели от Fujimi.

Anigrand Craftswork 1/72 XF7U-1/F7U-1


Производитель: anigrand_craftswork

Технология: Смола

Индекс производителя: 7250

Смоляная модель не самого высокого качества. Обладает бедной деталировкой, условной похожестью на прототип.

Fujimi 1/72 F7U-3


Производитель: Fujimi

Технология: лвд

Индекс производителя: 27010

Неплохая модель, однако имеет ряд недостатков. Деталировка достаточно бедная, воздухозаборники меньше, чем на прототипе, отверстия для слива пограничного слоя упрощены. В основных нишах отсутствует лонжерон крыла. Доработки требуют стойки шасси. Деталировка кокпита далека от идеала. Так же имеется ряд неточностей с расшивкой в хвостовой части, и отсутствует ряд дренажных патрубков.

Родоначальница серии F7U-3 от Fujimi. На сегодняшний день, не смотря на все недостатки, это лучший выбор модели F7U-3 во всех масштабах.

Ссылки:

Fujimi 1/72 F7U-3M


Производитель: Fujimi

Технология: ЛВД

Индекс производителя: 27012

Модель F7U-3 с новыми ковшами в/з, так же в наборе идут ракеты Sparrow I(меньше нежного в 1.1 раза). Декаль на три варианта:

  • Bu.No.129875/XF32, VX-4(не верны рисунок на килях и Bu.No.)
  • Bu.No.129739/E305, VA-83(прототип имел ранние в/з)
  • Bu.No.139897/I303, VA-86(предлагается совершенно неправильная схема окраски)
Ссылки:

Fujimi 1/72 F7U-3M VA116 "Roadrunners"


Производитель: Fujimi

Технология: ЛВД

Индекс производителя: 72150/H-29

Модель F7U-3M с новой декалью.

Fujimi 1/72 F7U-3P


Производитель: Fujimi

Индекс производителя: 27011

Технология: ЛВД

Модель F7U-3 с небольшими изменениями.

Rare Plane 1/72 F7U-3

Производитель: Rare Plane

Индекс производителя:

Технология: Вакуформ

Довольно старая вакушная модель, богатой деталировкой и качеством изготовления не обладает.

RVHP 1/72 XF7U-1


Производитель: RVHP

Индекс производителя: 72126

Технология: Смола

Новая, но очень дорогая модель.

RVHP 1/72 F7U-1


Производитель: RVHP

Индекс производителя: 72127

Технология: Смола

Модель сделана на основе модели XF7U-1.

RVHP 1/72 F7U-1 "Blue Angels"


Производитель: RVHP

Индекс производителя: 72128

Технология: Смола

Модель F7U-1 с декалями для двух самолетов пилотажной группы «Blue Angels».

Testors 1/72 F7U-3


Производитель: Testors

Технология: ЛВД

Перепаковка модели от Fujimi.

1/700

Ediok 1/700 F7U-3


Производитель: Ediok

Технология: Белый металл

Индекс производителя: EDMP-12

Фигурка F7U-3 для установки на модели авианосцев. На прототип похожа, деталировки не имеет.

Unknown

Revell F7U-1, F-94, F9F-6

Производитель: Revell

Технология: ЛВД, EasyKit

Индекс производителя:

Набор из моделей F7U-1, F-94 и F9F-6. Одно из первых изделий фирмы Revell. Все модели предполагали сборку без клея.

Афтермаркет

1/48

CollectAire 1/48 F7U-3


Производитель: CollectAire

Индекс производителя: 4880

Смоляной набор для конверсии модели от HobbyCraft в F7U-3 (возможности самого набора для этого недостаточны), а так же этот набор улучшает деталировку исходной модели. Содержит смоляную носовую часть, смоляные детали мелочёвки и набор деталей из “белого металла”, взятый из набора HobbyCraft. Призван поправить бедственное положение с носовой частью у модели HobbyCraft – стоимость велика, практическая польза - неочевидна.

Ссылки:

Falcon 1/48 F7U


Производитель: falcon

Индекс производителя: 3948

Вакушный фонарь для модели от hobbycraft.

Scale Aircraft Conversions 1/48 F7U


Производитель: Scale Aircraft Conversions

Индекс производителя: 48001

Металлические стойки шасси для модели от HobbyCraft. Ввиду того, что являются копией родных стоек модели - абсолютно бесполезны.

Squadron 1/48 F7U-3

Производитель: Squadron

Индекс производителя: 9629

Вакуумформированный фонарь для модели от HobbyCraft.

SuperScale 1/48 F7U-3


Производитель: SuperScale

Индекс производителя:

Декаль на три варианта:

  • F7U-3, Bu.No.129663, G202/VA212(эмблема эскадрильи несколько меньше, чем должна бы быть)
  • F7U-3, Bu.No.129601, D407/VF124
  • F7U-3, Bu.No.129559, T8/VA12(вариант отметается из-за в/з, а так же из-за того, что в декали на него даётся Bu.No12559, этот номер носил Vultee SNV-1 Valiant)

1/72

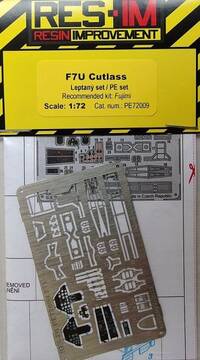

RES-IM 1/72 F7U-3 Interior

Производитель: RES-IM

Индекс производителя: PE72009

Набор для деталировки моделей от Fujimi.

SuperScale 1/72 F7U-3


Производитель: SuperScale

Индекс производителя:

Декаль на три варианта:

  • F7U-3, Bu.No.129663, G202/VA212(эмблема эскадрильи несколько меньше, чем должна бы быть),
  • F7U-3, Bu.No.129601, D407/VF124
  • F7U-3, Bu.No.129663, T8/VA12(вариант отметается из-за в/з, а так же из-за того, что в декали на его даётся Bu.No129663, почему и отчего - непонятно).

Литература

355_0.jpg Ginter Steve, Naval Fighters Number 6 «Chance Vought F7U Cutlass»

Tommy H. Tomason Naval Fighters Number 94 «Chance Vought F7U-1 Cutlass»

screen5441.jpg «Chance Vought F7U Cutlass» Famous Airplanes of the World #132, Bunrindo

9780764335297.jpg Tom Gardner «Vought F7U Cutlass: A Developmental History», Schiffer

76827_0.jpg Chance Vought F7U Cutlass Pilot's Flight Operating Instructions
